近年来,随着国内企业自主研发创新能力增强和国家政策的支持,生活中智能电子用品市场快速发展,成为了91香蕉视频下载地址日常提高生活质量的必需品.PCB部件变成了电子产品中电子元器件的重要支撑体,由于市场电子产品的品种多样,91香蕉视频下载地址的PCB电路板设计也变得多样化,所配用的fpc连接器也是分了各种规格,那91香蕉视频下载地址该怎么分辨fpc上的金手指哪一面连接连接器呢？今天91香蕉视频下载地址电子教大家如何去分辨连接器.

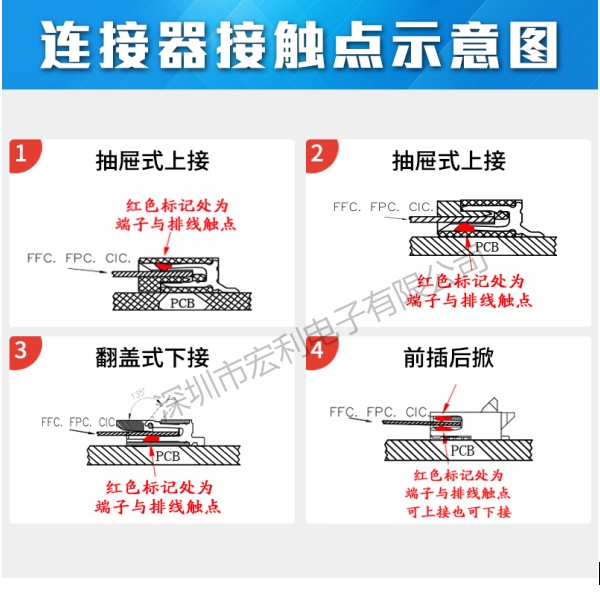

    连接器一般分别是由胶芯、舌片、端子、接地片着四个部分组成的,常规的胶芯是用耐高温的热塑性材料(白色LCP料)注塑而成,舌片是用耐高温的热塑性材料(黑色LCP料)注塑而成,端子和接地片都是用磷青铜材质冲压而成.今天91香蕉视频下载地址就用抽屉式fpc连接器作为一个例子来讲解,91香蕉视频下载地址就先把连接器平贴在板子上,如果黑色的拉杆在下面部分,而且金手指在上面部分,就为之抽屉式上接,91香蕉视频下载地址主要是要看连接器与金手指触摸面是在上面还是下面来分辨,假如在上面就为上接,下面就为下接.普通翻盖的一般都是下接的,现在有一种是前插后掀式的是双面接的,也就是上下都有凸点,都可以起到触摸的.大家可以看看下面详细的图文说明.
